Tanım
| GENEL ÖZELLİKLER | |
|---|---|

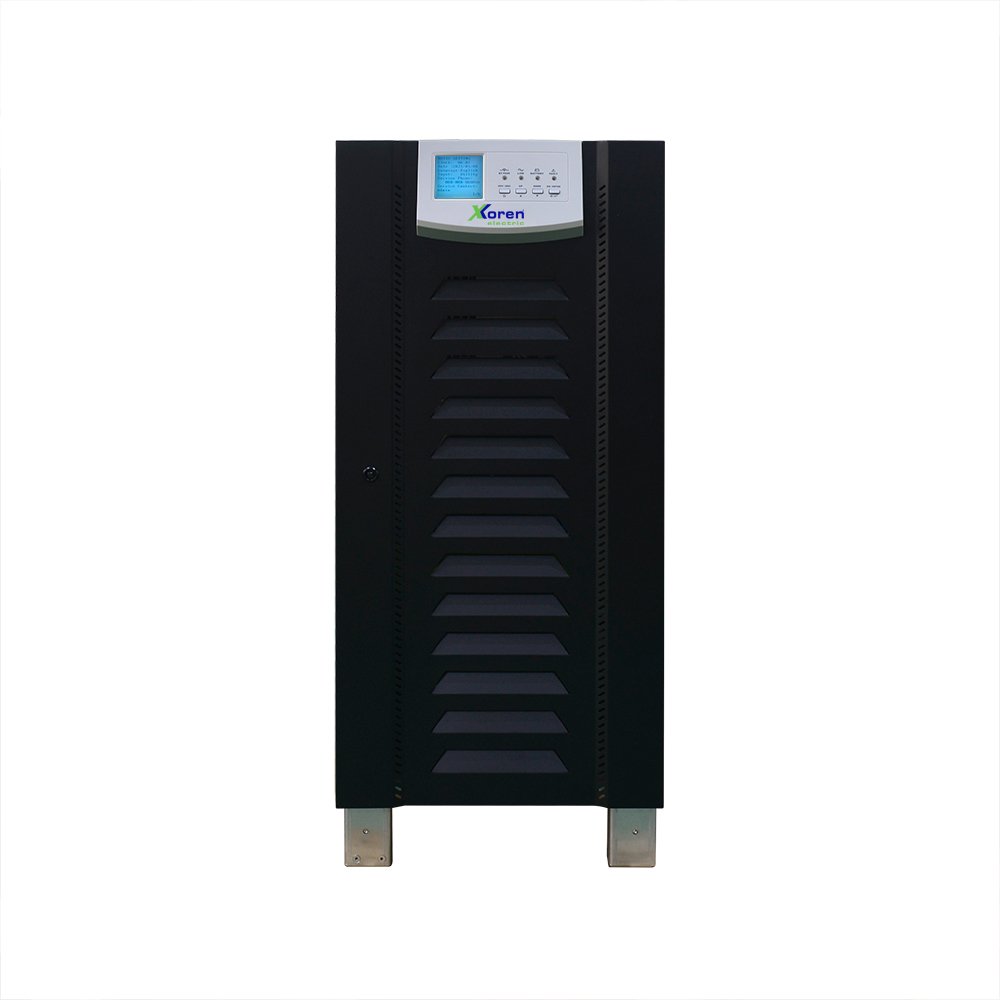

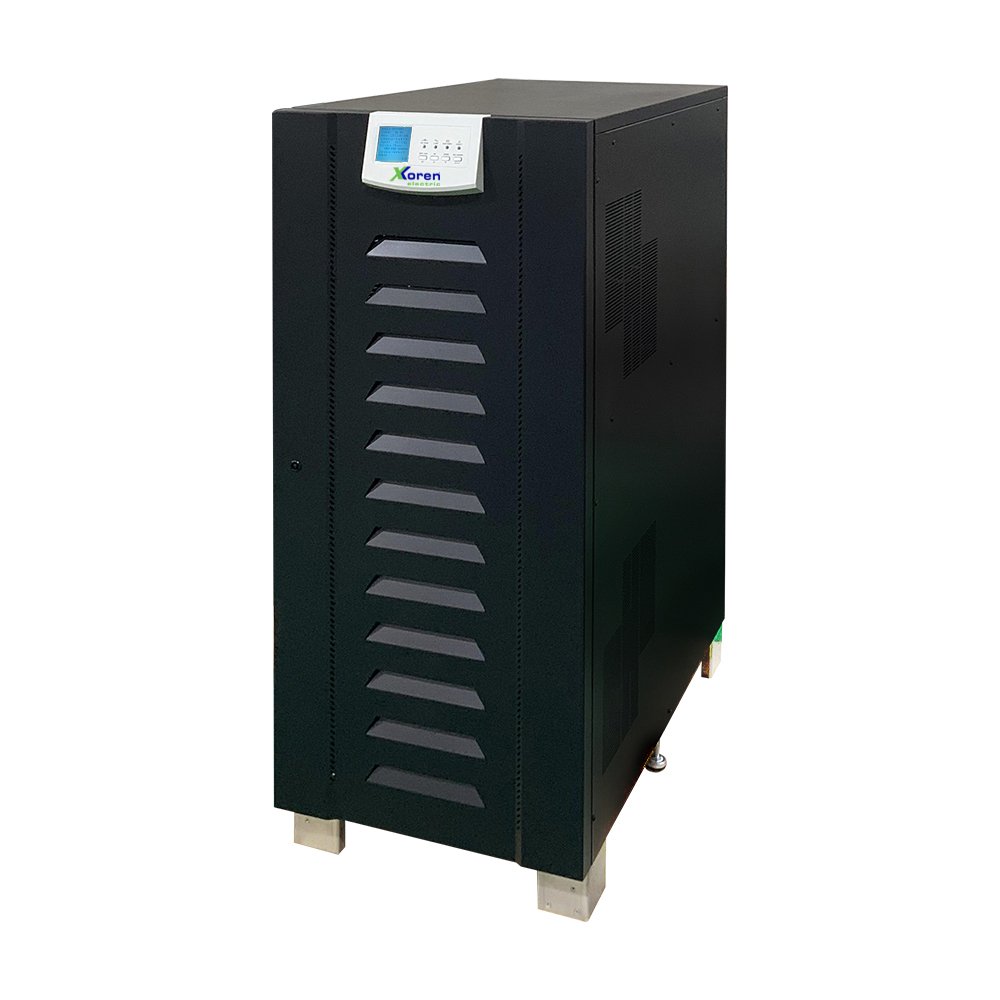

| Model | UPS Online 20 KVA |
| Kapasite | 20 KVA / 18 KW |
| Faz | 3 Faz Giriş / 1 Faz Çıkış |
| Uygulama Alanları | Orta-büyük ölçekli veri merkezleri Telekomünikasyon sistemleri Endüstriyel otomasyon Hastane ve sağlık ekipmanları Finansal sistemler Kritik üretim süreçleri |
| GİRİŞ | |
| Nominal Giriş Voltajı | 380/400/415 VAC (3 Faz) |
| Giriş Voltaj Aralığı | 304-478 VAC (tam yükte), 228-478 VAC (düşük yükte) |
| Giriş Frekansı | 40-70 Hz |
| Güç Faktörü | ≥ 0.99 |
| Toplam Harmonik Distorsiyon (THDi) | ≤ 3% |
| Bypass Voltaj Aralığı | 176-264 VAC (Ayarlanabilir) |
| ÇIKIŞ | |
| Çıkış Voltajı | 220/230/240 VAC ±1% |
| Çıkış Frekansı | Şebeke modunda: şebeke frekansı ile senkronize Batarya modunda: 50/60 Hz ±0.1 Hz |
| Sinüs Dalga Formu | Saf Sinüs Dalga |
| Güç Faktörü | 0.9 |
| Verimlilik | Normal modda > %93, ECO modunda > %98 |
| Crest Faktörü | 3:1 |
| Toplam Harmonik Distorsiyon (THDv) | ≤ 1% (Lineer Yük), ≤ 4% (Lineer Olmayan Yük) |
| Transfer Süresi | 0 ms |
| Aşırı Yük Kapasitesi | %105-125: 10 dakika %125-150: 1 dakika >%150: 1 saniye |
| BATARYA | |
| Batarya Tipi | 12V 9Ah Bakım Gerektirmeyen Kuru Tip |
| Batarya Adedi | 40 |
| DC Voltaj | ±240V DC |
| Şarj Zamanı | 3-4 saat %90 kapasiteye kadar (standart modeller) |
| Şarj Akımı | Standart 4A, maksimum 12A (ayarlanabilir) |
| Yedekleme Süresi | Standart model: Tam yükte 7 dk, yarım yükte 18 dk Uzun süreli model: Harici batarya kabineti ile bağlantılı |
| PARALEL SİSTEM | |
| Paralel Kapasite | 6 üniteye kadar |
| Redundant Çalışma | N+X redundancy desteği |
| GÖSTERGELER & ARAYÜZ | |
| LCD Ekran | Giriş/Çıkış Voltajı ve Frekansı Batarya Kapasitesi/Voltajı Yük Seviyesi Çalışma Modu Hata Kodları UPS Parametreleri |
| İletişim Arayüzü | USB, RS-232, RS-485, Akıllı Slot (SNMP, AS400 Opsiyonel), EPO, Dry Contacts |
| ÇEVRESEL | |
| Çalışma Sıcaklığı | 0-40°C |
| Depolama Sıcaklığı | -25°C – 55°C (batarya olmadan) |
| Çalışma Nemi | 0-95% (Yoğuşmasız) |
| Çalışma Yüksekliği | 1000m’ye kadar (güç azaltma olmadan) |
| Gürültü Seviyesi | < 62 dB (1 metre uzaklıkta) |
| FİZİKSEL ÖZELLİKLER | |
| Boyutlar (D x G x Y) | 668 x 500 x 1100 mm |
| Net Ağırlık | Standart Model: 123 kg Uzun Yedekleme Süreli Model: 67 kg |
| STANDARTLAR | |
| Güvenlik | CE, IEC/EN 62040-1 |
| EMC | IEC/EN 62040-2 |
| İşlevsel | IEC/EN 62040-3 |
